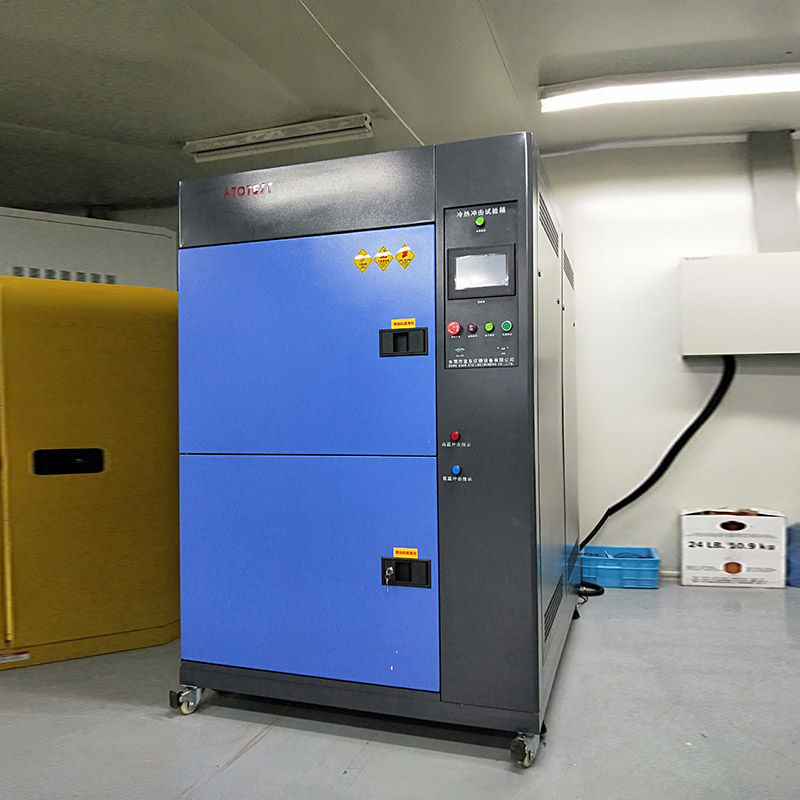

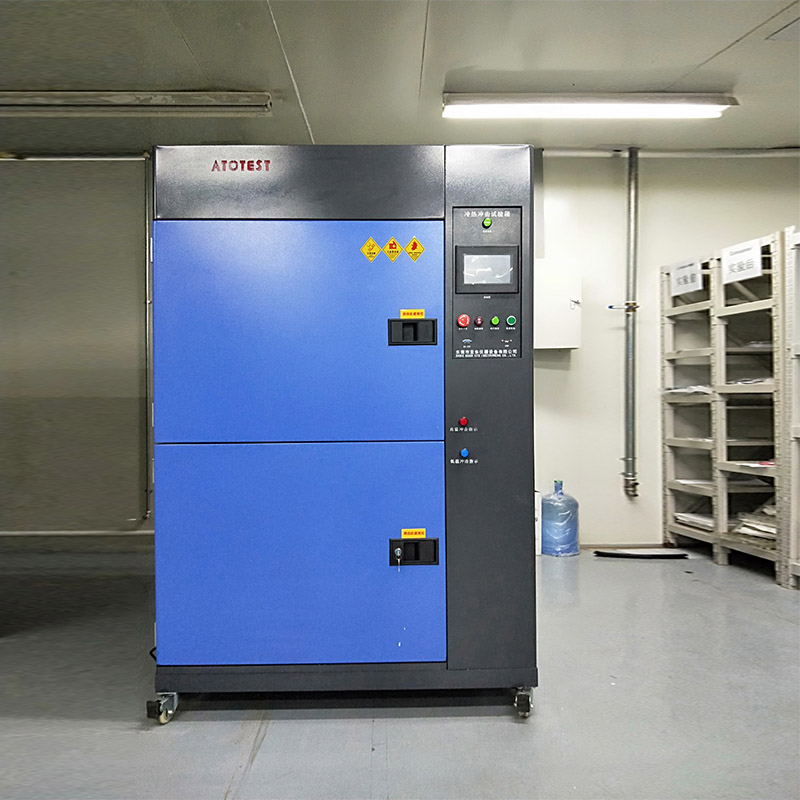

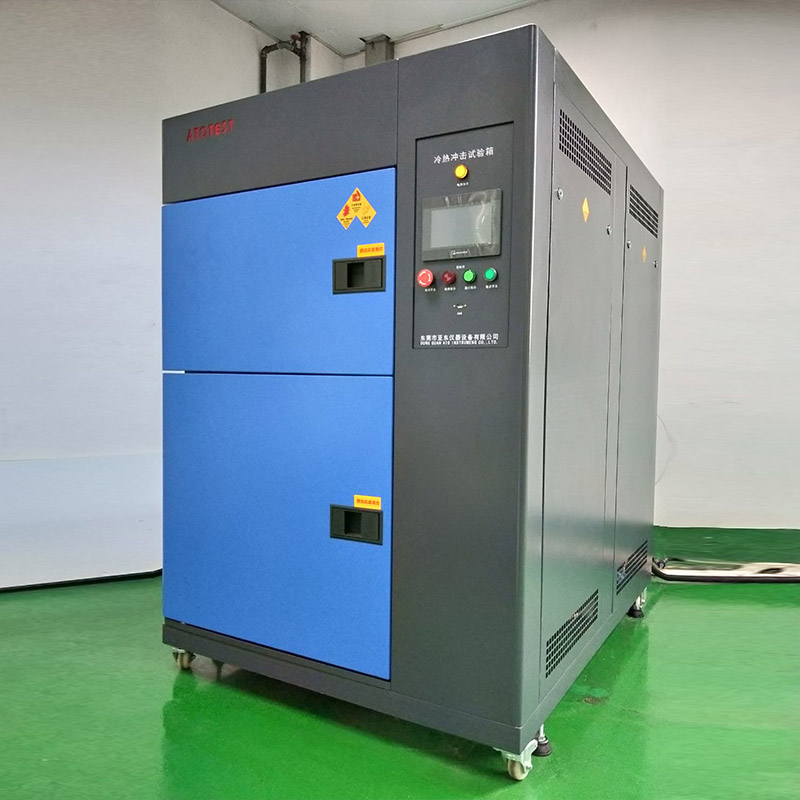

三箱式冷熱沖擊試驗箱Three box Thermal shock chamber
設備用途:
冷熱沖擊試驗機，用來測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，藉以在最短時間內試驗其熱脹冷縮所引起的化學變化或物理傷害。適用的對象包括汽車電子/部件、LED/LCD/PDP顯示照明、新能源/電子元件/電器、塑膠/橡膠/薄膜、科研/質檢/院校/醫療器材、PCB/FPC/HDI/MPCB/IC等行業領域等材料，可作為其產品品質驗證或改進的依據和參考。
設備特點
◆ 采用伺服冷媒流量控制技術有效達到節能40%以上
◆ 實驗循環進行，有效達到3天除霜一次，除霜只需2小時
◆ 采用純鋁翅片蒸發器，有效降低儲能時間和能量節省
◆ 具有兩箱和三箱測試功能，符合測試規范
◆ 世界首創觀察視窗，有效達到物測目視效果
◆ 實時實驗曲線分析，配備RS232，USB數據存儲連接
◆ 具有報警提示即解出報警裝置畫面圖文解說
◆ 試驗結束待測品自動回常溫避免結霜結露保護機制
應用標準
執行與滿足標準
1、GB/T2423.1-1989低溫試驗方法； 2、GB/T2423.2-1989高溫試驗方法；
3、GB/T2423.22-1989溫度變化試驗； 4、GJB150.5-86溫度沖擊試驗；
5、GJB360.7-87溫度沖擊試驗； 6、GJB367.2-87 405溫度沖擊試驗。
7、SJ/T10187-91Y73系列溫度變化試驗箱——一箱式 8、SJ/T10186-91Y73系列溫度變化試驗箱——二箱式
9、滿足標準IEC68-2-14_試驗方法N_溫度變化 10、GB/T 2424.13-2002試驗方法溫度變化試驗導則
11、GB/T 2423.22-2002溫度變化 12、QC/T17-92汽車零部件耐候性試驗一般規則
13、EIA 364-32熱沖擊（溫度循環）測試程序的電連接器和插座的環境影響評估
三箱式冷熱沖擊試驗箱規格表
Model型號 | ATST-050 | ATST-080 | ATST-108 | ATST-216 | ATST-252 | ATST-512 |
內箱尺寸Internal Dim. W×H×D(mm) | 360×350×400 | 500×400×400 | 600×400×450 | 600×600×600 | 600×700×600 | 800×800×800 |
外箱尺寸External Dim. W×H×D(mm) | 1050×1750×1450 | 1300×1850×1550 | 1400×1850×1600 | 1400×2150×1850 | 1400×2250×1850 | 1600×2400×2150 |
預熱溫度范圍High Temp.Range | +100℃～+200℃ |
預冷溫度范圍Low Temp.Range | -10℃～-40℃、 -10℃～-60℃、 -10℃～-70℃ |
測試溫度范圍Test Temp.Range | +60℃～+150℃ 0℃～-40℃、 -10℃～-55℃、 -10℃～-65℃ |
Performance 性 能 | 溫度波動度Temp. Constancy | ±2℃ |
溫度轉換時間Temperature conversion time | 10s以?xún)?nèi) Less than 10S |
溫度恢復時間Temp.Recover Time | 3 ～5min |
解析精度 Indication Resolution | ±0.01℃ |
升溫時間 Heat-up Time | ℃ | 150 | 150 | 150 | 150 | 150 | 150 |
min | 30 | 30 | 30 | 30 | 30 | 30 |
降溫時間 Pull-down Time | ℃ | -40 -55 -65 | -40 -55 -65 | -40 -55 -65 | -40 -55 -65 | -40 -55 -65 | -40 -55 -65 |
min | 60 70 80 | 60 70 80 | 60 70 80 | 60 70 80 | 60 70 80 | 60 70 80 |
Material 材 料 | 外箱材質Exterior | 不銹鋼板+粉沫涂層 Stainless steel piate+Powder Coated |
內箱材質Interior | SUS#304不銹鋼板SUS#304 stainless steel piate |
隔熱材質Insulation | 聚氨酯PU保溫PU＆Fiberglass wool |
Systems 系 統 | 循環系統Circulation | 風力循環Siroco fan |
加熱系統Heating | 鍍鉻鋼帶線加熱器Chrome steel strip wire heater |
制冷系統Cooling | 壓縮機+鰭片式蒸發器+風冷冷凝器Compressor+Evaporator fins+air-cooling condenser |
控制系統Controller | U-745-TST/U-800-TST |
附件Other Components | 控制狀態指示燈control status indicator lights 實驗分離架（可自由調節控制）experiment separation shelves (freely adjustable 2pcs) |
保護裝置Savety Devices | 防過熱斷路器 Overheating prevention circuit-breaker 壓縮機過載保護Compressor overload protection
過載保護控制系統Control system overload protection 故障指示燈Breakdown indicator light
壓縮機高低壓負載保護High-low compressure protection switch |
電力Power Source[K.W.] | AC 3￠380V 60/50Hz |
20 21 22 | 21 22 23 | 22 23 25 | 28 35 45 | 30 40 50 | 35 45 55 |
備注:可根據客戶要求進行訂制,滿足客戶要求.
