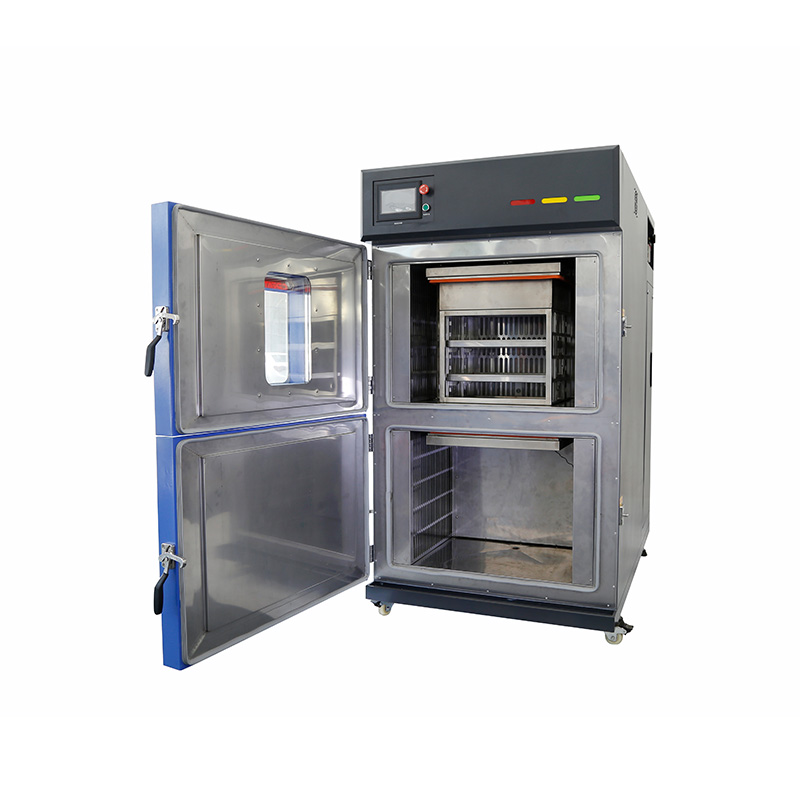

兩箱式（吊籃式）冷熱沖擊試驗箱 Two box (basket type) Thermal shock chamber
設備用途:
冷熱沖擊試驗機，用來測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下所能忍受的程度，藉以在最短時間內試驗其熱脹冷縮所引起的化學變化或物理傷害。適用的對象包括金屬，汽車電子/部件、LED/LCD/PDP顯示照明、新能源/電子元件/電器、塑膠/橡膠/薄膜、科研/質檢/院校/醫療器材、PCB/FPC/HDI/MPCB/IC等行業領域等材料，可作為其產品品質驗證或改進的依據和參考。
設備特點
◆ 最佳的結構設計，保證測試區移動順暢
◆ 采用新型PWM制冷控制技術實現低溫40%節能運行
◆ 通信配置RS232接口和USB儲存曲線下載功能
◆ 機臺多處報警監測，配置無線遠程報警功能
◆ 沖擊試驗移動時間5～10秒鐘以內可符合MIL, IEC, JIS規范
◆ 可擴充：LN2V液態氮快速降溫控制裝置
◆ 世界首創的超溫保護及設定條件防呆保護功能
◆ 機臺多重保護裝置，Error故障表軟件裝置
應用標準
1、GB/T2423.1-1989低溫試驗方法； 2、GB/T2423.2-1989高溫試驗方法；
3、GB/T2423.22-1989溫度變化試驗； 4、GJB150.5-86溫度沖擊試驗；
5、GJB360.7-87溫度沖擊試驗； 6、GJB367.2-87 405溫度沖擊試驗。
兩箱式（吊籃式）冷熱沖擊試驗箱規格表
Model型號 | ATST-056 | ATST-080 | ATST-150 | ATST-216 |
內箱尺寸Internal Dim. W×H×D(mm) | 400×350×400 | 500×400×400 | 600×500×500 | 600×600×600 |
外箱尺寸External Dim. W×H×D(mm) | 1200×1900×1800 | 1350×2160×2400 | 1500×2250×2450 | 1500×2350×2650 |
預熱溫度范圍High Temp.Range | +100℃～+200℃ |
預冷溫度范圍Low Temp.Range | 0℃～-70℃ |
測試溫度范圍Test Temp.Range | +60℃～+150℃ 0℃～-40℃、 -10℃～-55℃、 -10℃～-65℃ |
Features 特 點 | 溫度波動度Temperature Constancy | ±2℃ |
|
溫度轉換時間Temperature conversion time | 10s以內 Less than 10S |
|
溫度恢復時間Temp.Recover Time | Within 5 min |
|
加熱時間Heat-up Time | ℃ | 150 | 150 | 150 | 150 |
|
min | 30 | 30 | 30 | 30 |
|
降溫時間Pull-down Time | ℃ | -40 -50 -65 | -40 -50 -65 | -40 -50 -65 | -40 -50 -65 |
|
min | 65 75 90 | 65 75 90 | 65 75 90 | 65 75 90 |
|
Material 材 料 | 外箱材質Exterior | 不銹鋼板+粉沫涂層 Stainless steel piate+Powder Coated |
|
內箱材質Interior | SUS#304不銹鋼板SUS#304 stainless steel piate |
|
隔熱材質Insulation | 聚氨酯PU保溫PU＆Fiberglass wool |
|
Systems 系 統 | 循環系統Circulation | 風力循環Siroco fan |
|
加熱系統Heating | 鍍鉻鋼帶線加熱器Chrome steel strip wire heater |
|
制冷系統Cooling | 壓縮機+鰭片式蒸發器+風冷冷凝器Compressor+Evaporator fins+air-cooling condenser |
|
控制系統Controller | U-745-TST/U-800-TST |
|
附件Other Components | 控制狀態指示燈control status indicator lights 實驗分離架（可自由調節控制）experiment separation shelves (freely adjustable 2pcs) |
保護裝置Savety Devices | 防過熱斷路器 Overheating prevention circuit-breaker 壓縮機過載保護Compressor overload protection
過載保護控制系統Control system overload protection 故障指示燈Breakdown indicator light
壓縮機高低壓負載保護High-low compressure protection switch |
電力Power Source[K.W.] | AC 3￠380V 60/50Hz |
20 23 25 | 22 25 30 | 28 35 45 | 35 40 50 |
備注:可根據客戶要求進行訂制,滿足客戶要求.
