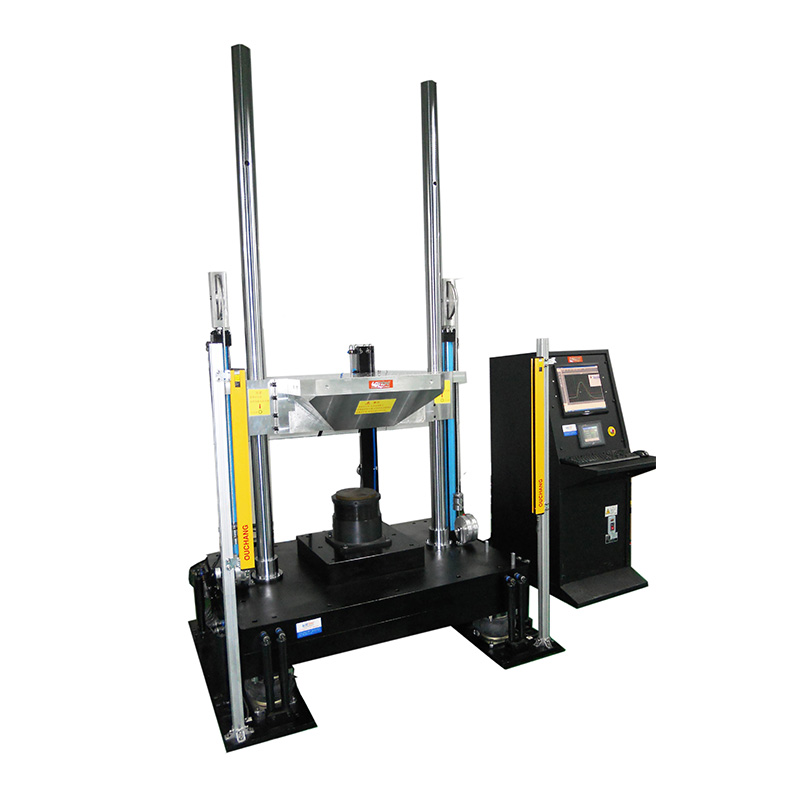

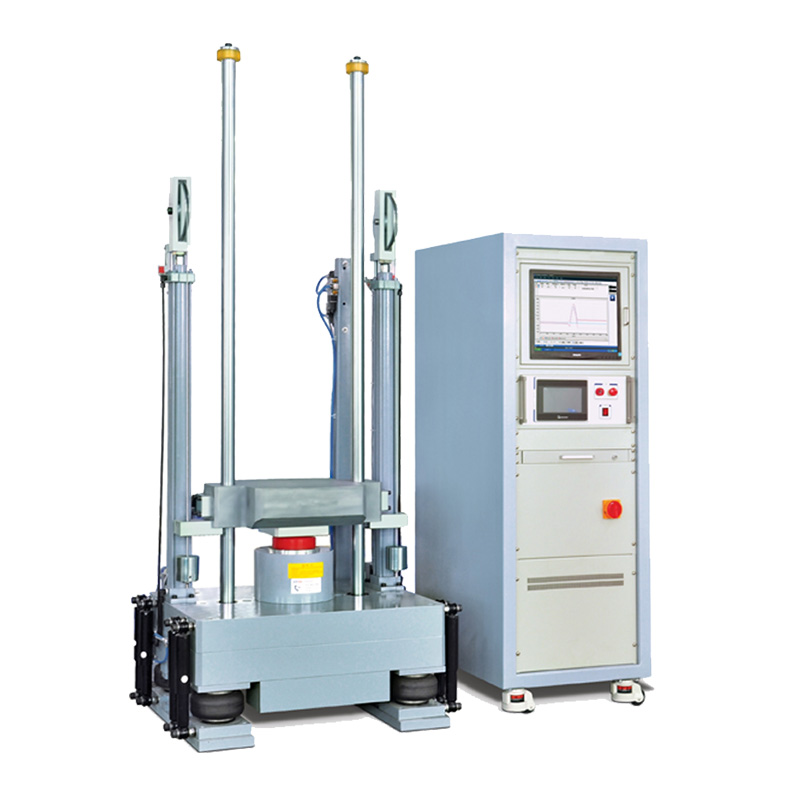

重力沖擊試驗機Gravity Shock Test Systems
產品在生產、運輸、裝卸、使用過程中，不可避免地受到?jīng)_擊、碰撞、自由跌落、翻倒等作用，這些均是瞬態激勵作用在物體上，使得物體在頻間產生很大的速度、加速度、應變速率等力學特征量，完全不同于物體在靜態載荷下受到的作用，使得物體在結構強度和性能穩定性方面發生故障，乃至失效。因此很有必要對沖擊作用進行研究和沖擊環境的再現，來考核物體在沖擊環境下的結構強度和性能穩定。
沖擊試驗作用 The Application of Shock Test
沖擊試驗用于精確測量產品脆值以及評估產品包裝的保護能力，無論您是否希望進行完整的產品破損邊界評估、工業標準的沖擊脈沖或者公司自己訂立的條件，我們都可以提供最先進的沖擊試驗系統來滿足您的應用要求。
適用于航空、航天、船舶、軍工、消費電子、汽車、家電及顯示設備等領域的抗沖擊試驗。
通過選擇不同波形發生器，可執行:半正弦波;后峰鋸齒波;梯形波。
產品特點 Features
●方便的觸摸屏操作;
●完備的安全保護系統;
●采用氣液增壓，強力摩擦抱閘防二次沖擊制動機構;
●采用空氣彈簧減震、液壓阻尼防震機構，對周圍無撞擊影響，免地基。
重力沖擊試驗機規格表：
系統型號Model | ASKT30 | ASKT50 | ASKT100 | ASKT200 | ASKT300 | ASKT600 | ASKT1000 |
工作臺面尺寸Table Size（mm） | 400×400 | 500×600 | 700×800 | 1000×1000 | 1200×1200 | 1500×1500 | 2000×2000 |
試驗最大負載Max Specimen Weight（Kg） | 30 | 50 | 100 | 200 | 300 | 600 | 1000 |
最大沖擊加速度 Max Acceleration（G） | 半正弦波Half Sine | 600 | 600 | 600 | 500 | 500 | 300 | 300 |
后峰鋸齒波Saw-tooth | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
梯形波Square | — | 150 | 150 | 150 | 100 | 100 | 100 |
脈沖作用時間 Pulse duration（ms） | 半正弦波Half Sine | 30～0.5 | 30～1 | 30～1 | 30～2 | 20～3 | 20～3 | 20～3 |
后峰鋸齒波Saw-tooth | 18～6 | 18～6 | 18～6 | 18～6 | 18～6 | 18～6 | 18～6 |
梯形波Square | — | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 |
設備外形尺寸Machine dimension （W×H×D）（mm） | 1200×2450×1050 | 1200×2450×1050 | 1300×2600×1200 | 1500×2600×1300 | 2000×3000×1600 | 2300×3100×1800 | 2500×3100×2500 |
控制柜尺寸Controller cabinet dimension （W×H×D）（mm） | 550×800×500 |
機臺重量Machine weight（Kg） | 1900 | 2000 | 3200 | 4200 | 8500 | 15500 | 21500 |
電源氣源Power ＆ Supply | 3? AC380V 50/60HZ Compressed air 0.5～0.8MPa |
符合規范 Standards | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL-STD-810F ISTA UL等規范. |
