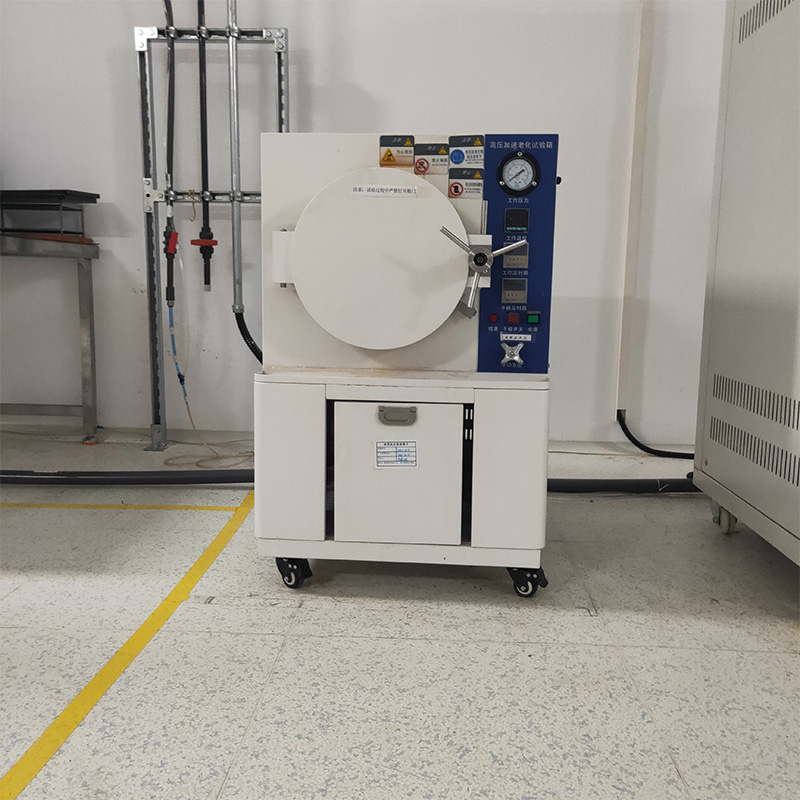

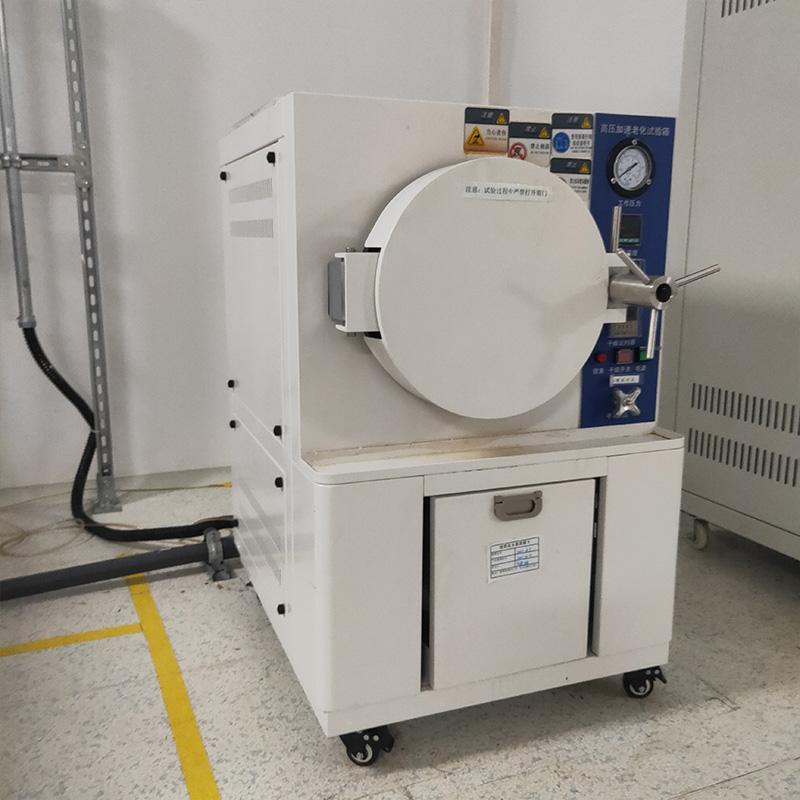

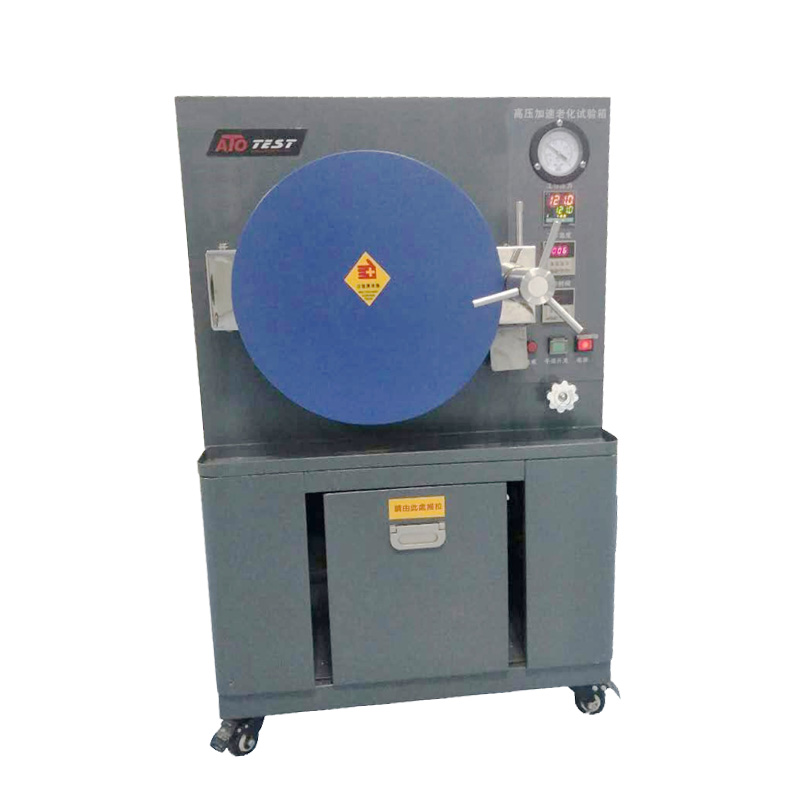

PCT飽和加速壽命試驗箱PCT saturated accelerated life test chamber
設備用途:
主要是測試半導體封裝之濕氣能力，待測產品被置于嚴苛之溫度、濕度及壓力下測試，濕氣會沿者膠體或膠體與導線架之接口滲入封裝體，常見之故障方式為主動金屬化區域腐蝕造成之?dāng)嗦?，或封裝體引腳間因污染造成短路等。 PCT最主要是測試半導體封裝之濕氣能力，待測產品被置于嚴苛之溫度、濕度及壓力下測試，濕氣會沿者膠體或膠體與導線架之接口滲入封裝體.PCT高壓蒸煮試驗箱適用于國防、航天、汽車部件、電子零配件、塑膠、磁鐵行業、制藥線路板，多層線路板、IC、LCD、磁鐵、燈飾、照明制品等產品之密封性能的檢測，相關之產品作加速壽命試驗，使用于在產品的設計階段,用于快速暴露產品的缺陷和薄弱環節，測試其制品的耐厭性、氣密性。
PCT飽和加速壽命試驗箱產品特點
1.圓型內箱，不銹鋼圓型試驗內箱結構，符合工業安全容器標準，可防止試驗中結露滴水設計?！ ?/span>
2.圓幅內襯，不銹鋼圓幅型內襯設計，可避免蒸氣潛熱直接沖擊試品?！ ?/span>
3.精密設計，氣密性良好，耗水量少，每次加水可連續200h?！ ?/span>
4.自動門禁，圓型門自動溫度與壓力檢知安全門禁鎖定控制，專利安全門把設計，箱內有大于常壓時測試們會被反壓保護?！ ?/span>
5.專利型packing，箱內壓力愈大時，packing會有反壓會使其與箱體更緊密結合，與傳統擠壓式完全不同，可延長packing壽命?！ ?/span>
6.實驗開始前之真空動作可將原來箱內之空氣抽出并吸入過濾蕊過濾之新空氣(partical<1micorn)。以確保箱內之純凈度。
7.臨界點LIMIT方式自動安全保護，異常原因與故障指示燈顯示。
PCT飽和加速壽命試驗箱設備執行與滿足標準
1. GB/T10586-1989濕熱試驗室技術條件 2.GB2423.3-93(IEC68-2-3)恒定濕熱試驗 3.MIL-STD810D方法502.2
4.GJB150.9-8溫濕試驗 5.GB2423.34-86、MIL-STD883C方法1004.2溫濕度、高壓組合循環試驗。
PCT飽和加速壽命試驗箱規格表
Model型號 | APCT-350A/B | APCT-450A/B |
內箱尺寸Internal Dim（Φ*D）mm | 300*340 | 400*550 |
外箱尺寸External Dim.（W*H*D） | 650*1200*940 | 750*1300*1070 |
溫度范圍 Temp.Range | A：100℃→+132℃ B: 100℃→+143℃ |
壓力范圍Pressure range | A: 0.2~2kg/cm2 (0.05~0.196Mpa) B: 0.2~3kg/cm2 (0.05~0.294Mpa) |
加壓時間Pressurization time | A:約40min B:約50min |
溫度均勻度Temp.Uniformity | ≤±0.5℃ |
溫度波動度Temp.Constancy | ≤±0.5℃ |
濕度范圍Humidity range | 100%RH（飽和蒸氣濕度）（Saturated vapor humidity） |
控制器Controller | 按鍵式或觸摸屏式（可選）Push button or touch screen (optional) |
解析度Resolution | 溫度：0.01℃ 濕度：0.1%RH 壓力：0.1 kg/cm2 電壓：0.01DCV Temperature: 0.01 ℃ Humidity: 0.1% RH Pressure: 0.1 kg/cm 2 Voltage: 0.01dcv |
溫度傳感器Temperature sensor | PT-100 ohnΩ |
外箱材質Exterior | 不銹鋼高級烤漆或304不銹鋼 Stainless steel advanced paint or 304 stainless steel |
內箱材質Interior | #304不銹鋼 #304 stainless steel |
隔熱材質Insulation | 玻璃棉 Glass wool |
安全系統Safety system | 第一階段高溫保護 Stage 1 high temperature protection 傳感器保護Sensor protection 第一階段高壓保護Stage 1 high voltage protection 電壓過載保護Voltage overload protection 手動給水Manual water supply 排水儲水Drainage and storage 錯誤停機自動泄壓Automatic depressurization for false shutdown 接地泄漏Earth leakage 錯誤原因顯示及排解參考Error reason display and solution reference 馬達過載保護Motor overload protection 濕度加熱器高溫保護High temperature protection for humidity heater 電壓監控Voltage monitoring |
